簡易
Cluster 架設
最近更新日期:2003/05/20
近年來因為數值模式模擬的盛行,所以『平行運算』的架構也就越來越重要了!什麼是數值模擬呢?主要就是藉由一些物理理論去開發出來的一些『計算公式』,而這些計算公式藉由程式語言(例如C、Fortran等等)實際的將他編譯成為可執行的程式,最常見的例如中央氣象局不是每天都會預報天氣嗎?這個預報的動作就是利用數值計算去演算出來的。另外,還有空氣品質模式模擬,也是經過運算出來的,除此之外,例如天文、物理、水文等等很多方面的工作,都是利用這種數值模擬的運算的喔!不過,這些程式是很大型的!也就是說,他們在運算的時間是很長的,如果使用單顆
CPU 的話,不論這顆 CPU 的頻率與效能有多高,還是得要運算個好幾個鐘頭的~如此一來,對於像氣象預報這個急需時效性的工作可能就會有所延誤啊!不過,如果我將這個運算的工作同時丟給多顆
CPU 呢?也就是讓多顆 CPU 同時進行這個程式的運算工作,如此一來,將可以大大的減低時間的損耗了~這就是平行運算的簡單說明。在
Linux 平台上面,要達成簡單的平行運算,可以透過 MPI 的函式庫,例如 MPICH
就是一個很有名的 MPI 軟體喔!馬上來給他看看平行運算類型的 Cluster 建置吧! |
原理:
:什麼是
Cluster 與 Cluster 的優點
:Cluster
的主從架構
:達成 Cluster
所需要額外功能 ( RSH ) 與軟體 ( MPICH )
架設流程:
:整體架構
:鳥哥的一個實例規範
:系統安裝 ( Red Hat
9 )
:防火牆
( 含 NAT 主機 ) 與網路設定
:NFS 架設規劃(相當重要,參考說明)
:NIS 架設規劃
:RSH 設定
:安裝 Fortran 90 的編譯程式
PGI pgf90 ( PS. server version )
:安裝 MPICH
其他主機相關設定:
:X-Window
Server/Slave 架構
重點回顧
參考資源
原理:
-
什麼是
Cluster 與 Cluster 的優點
什麼是 Cluster 呢?目前常見的 Cluster (叢集)架構有兩種,一種是 Web
/ Internet cluster system,這種架構主要是將資料放置在不同的主機上面,亦即由多部主機同時負責一項服務;而另外一種則是所謂的平行運算了!平行運算其實就是將同一個運算的工作,交給整個
Cluster 裡面的所有 CPU 來進行同步運算的一個功能。由於使用到多個 CPU 的運算能力,所以可以加快運算的速度。目前比較常見於平行運算功能的,通常需要在超級電腦上面才看的到,這些超級電腦主要是用在天文、軍事、物理等需要很精密的、大量的運算的工作中,而考慮到穩定性,則通常是用在
Unix 系統上面的硬體架構上。不過,目前由於 PC 上面的 CPU 的運算功能越來越強大了~因此,當然很多程式開發者就動腦筋到
PC 上面來製作平行電腦的系統囉!我們這篇短文主要在介紹的就是『平行運算』這一類的
Cluster 了!
由於 Cluster 主要是用在平行運算上面的,而所謂的平行運算是使用到多顆
CPU 的運算功能,因此可以讓您的大型運算的程式很快的執行完畢!因此,如果你的工作環境當中,常常會使用到很耗
CPU 運算功能的程式時,就可以嘗試使用 Cluster 來進行工作囉!應該可以節省您不少的時間吶!此外,我們這篇短文主要是在
X86 架構下的 PC 來架設 Cluster 的喔!
不過,也需要特別留意的是,由於我們的 Cluster 是將一個工作平均分給所有的
node (註:一顆 CPU 在一個 Cluster 架構下,就稱為一個 node 囉!),所以,萬一您做成的
Cluster 系統當中,所有的 node 並非完全相同的運算等級,那麼先做完工作的
node 將會暫停工作,會等到所有的 node 都進行完畢後,才會在進行下一動~所以啦!強烈的建議在同一個
cluster 的架構中,盡量所有的 CPU 都使用相同的 CPU 型號,應該會比較好一點喔!
-
Cluster
的主從架構

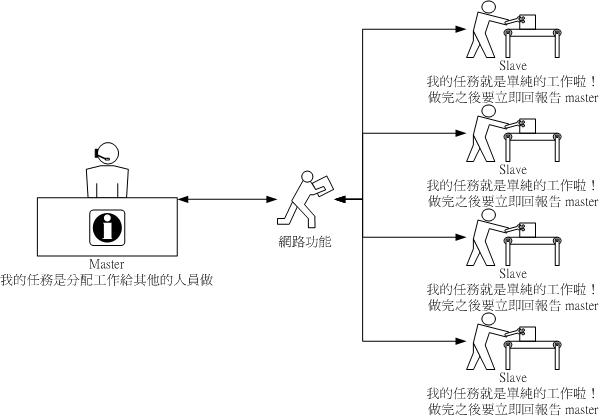

最簡單的 Cluster 其實就是以一種主從架構來進行資料的運算工作的,圖示如下:
-
上面的 Master 與 Slave 指的都是 CPU 喔!
-
Master 那部機器上面必須要有可以將工作分配給各個 node
去工作的函式庫,也就是 MPI ,他最重要的功能就是將工作給他分配下去的啦!而最重要的軟體就是:(1)MPICH;(2)編譯器(compiler,
例如 Fortran);
-
什麼是網路功能呢?如果 master 與 slave 是在同一部機器當中,例如雙
CPU 的主機板,那麼這裡就不需要網路功能啦!不過,如果我是使用四台雙 CPU
的 PC 呢?呵呵!那麼這四部主機就需要以高速網路架構進行連線啦!此外,還需要在這四部主機之間建立可以互通訊息的通訊協定才行,這方面的功能就含有:(1)R
Shell, 亦即稱為 RSH;(2)NIS,使 Master 與 Slave 具有相同的帳號群組關係;(3)NFS,使讀取寫入的資料可以在同一個
partition 上面;
-
Slave 就是單純的將來自 Master 的任務給他做完就是了!
整個主從架構大致上就是這樣啦!因此,可以知道的是,我們需要的就是上面那些咚咚囉!
-
達成
Cluster 所需要額外功能 ( RSH ) 與軟體 ( MPICH )
由上面的 Cluster 主從架構當中,我們知道 Master 與 Slave 之間的網路溝通很重要的一個咚咚,那就是
R Shell 囉!此外,還有將一個工作傳送給不同的 node 來進行計算的任務,就需要
MPICH 這個函式庫來進行!簡單的談一談這兩個玩意兒吧!
-
RSH:
在我們的 Linux 主機上面工作,通常使用 BASH 這個 shell 來傳達給 kernel
工作的訊息,以使主機正確的工作;而如果在不同的主機之間,那就可以使用 R
Shell 來進行指令的下達喔,如此一來,我們就可以直接在 A 機器,向 B 機器下達工作的指令,而不需要登入
B 機器呢~那就是 RSH 的主要功能啦!最常見的 RSH 指令就是 rcp 與 rsh 了!有興趣的朋友應該知道以
man 來查尋一下該指令的用法囉!
需要附帶一提的是,這個 RSH 是『相當危險』的一個服務喔!由於我們可以直接登入
RSH 主機,並且在上面進行指令的下達,為了避免還要輸入密碼的問題,因此通常
RSH 已經將信任主機設定好了,不過,由於 RSH 會啟動一些 port 來監聽 Clients
的需求,而偏偏這些 port 與 daemon 都還挺危險的,因此,『Cluster 最好是設定在內部網域當中,並使用私有
IP ,比較能夠避免危險』喔!此外,那個 Master 也必須要設定好一定程度的嚴密防火牆喔!
-
MPICH:
MPI 是 Messages Passing Interface 的縮寫,他本身是一個規格很嚴密的通訊標準,主要的功能是在處理平行運算之間各個
node 的資料交換,請注意, MPI 並不是一套軟體喔!而至於 MPICH 就是符合 MPI
這個標準通訊協定的一套軟體了!因此,我們可以經由 MPICH 這個軟體提供的 MPI
函式庫來達成平行運算的功能喔!也就是說,我們所寫的程式,只要能夠使用 MPICH
提供的函式庫,那麼該程式就可以進行平行運算時候所需要的功能了,這就可以避免程式開發者還要去處理通訊節點上面的問題,而可以將程式開發的重心著重在程式本身的問題上面!
MPICH 是由 Mathematics and Computer Science Division的 Argonne 實驗室所發展,詳細的資料可以參考:http://www-unix.mcs.anl.gov/mpi/mpich/
除了這兩個軟體之外,還需要 NIS 與 NFS 喔!所以啦!要建置一個 Cluster
的話,身為系統管理員的您,必須要學會的技能真是相當的多的,至少需要:
-
熟悉 Linux 的操作技巧;
-
熟悉 Linux 基礎網路參數設定;
-
熟悉 Linux 相關的 Server 架設(這方面請參考鳥哥的私房菜架站篇);
-
瞭解 RSH 的相關功能與設定技巧;
-
瞭解 MPICH 的設定與相關功能;
-
熟悉至少一種程式語言。
還真的是不好學啊!鳥哥也是新手玩弄 Cluster 說~大家一起研究研究吧!
^_^
架設流程
要架設 Cluster 當然就是需要多部的 PC 來連線啦!不然怎麼稱為 Cluster
呢?您說是吧!所以,無論如何,在架設 Cluster 之前,請務必要確認您的『所有硬體以及網路功能都是完整無缺的!』否則就無法繼續下去啦!另外,建議
Cluster 的所有主機規格盡量相同,可以避免等待的困擾呢!底下就來談一談整個架設流程吧!
-
整體架構
整體架構的架設當中,需要的所有軟體為:
-
Master 主機安裝需要:
-
防火牆的設定(含 NAT 架設);
-
RSH
-
NIS Server
-
NFS Server
-
Compiler Install
-
MPICH Install
-
其他特殊功能
-
Slave 主機安裝需要:
-
防火牆的設定
-
RSH
-
NIS Client
-
NFS Client
基本上,幾乎所有的工作都是在 Master 上面做啦! Slave 最大的任務就是進行來自
Master 所要求的計算工作,因此,Slave 能夠越簡單越好~至於 Master 上面,由於我們都是在
Master 主機上面下達工作指令,而總不能老是在螢幕前面下達指令吧!因此上,Master
通常會有兩個網路介面,分別是對外的 Public IP 與對內的 Priavte IP。而既然
Master 有提供 Public IP 的設定,自然就比較擔心所謂的駭客入侵問題,所以啦,您的
Master 主機,要嗎就不要開放 Public IP ,要嗎就務必要設定很嚴密的防火牆,並且不必要的服務就盡量關閉他~畢竟我們的
Cluster 是要用來做為計算運作的,所以不必要的網路協定服務,當然就是關閉他啦!底下鳥哥將以自己的一個實際案例進行說明的啦!參考看看吧!
-
鳥哥的一個實例規範
在我這個案例當中, Cluster 主要的功能為:進行 MM5 這個氣象模式的運算以及
Models-3/CMAQ 這個空氣品質模式的運算,而由於這兩個咚咚都是使用 PGI Fortran
90 做為 Compiler ,因此,我就必須要進行 PGI 的安裝啦!而我的硬體架構主要是這樣的:
-
Master : 為雙 CPU 主機,使用 AMD MP 的 CPU ,並且有一顆 120 GB 的硬碟,此外,由於我的數值模式需要
PGI Fortran ,所以就必須要安裝 Server 版的 PGI Fortran 喔!
-
Slave : 共有三部 Slave ,每一部均為雙 CPU 的 AMD MP 的 CPU ,並且有一顆
120 GB 的硬碟;
-
連接 Master 與 Slave 的為 10/100/1000 的 Switch ,當然,四部主機(1 x master
+ 3 x slave)都是安裝 Intel 的 1GB 網路卡喔!

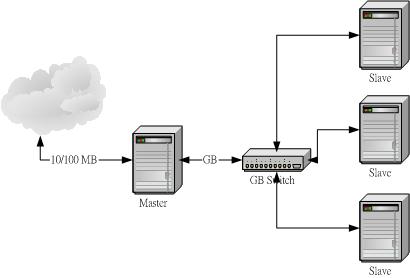

硬體連接有點像這樣:
那麼底下就來談一談怎麼安裝他吧!
-
系統安裝(
Red Hat 9 )
我的這個系統使用的是最新的 Red Hat 出版的 Red Hat 9 ,會用這個玩意兒最大的原因是因為
Red Hat 是目前支援的 Linux 軟體最多的一個 Linux Distribution 了,安裝他之後,就比較不會欠東欠西的,此外,很多的軟體都是以
Red Hat 做為測試的平台,因此我就選擇他來做為我的系統平台啊!另外,需要留意的是,由於
Slave 並不需要使用到圖形介面的功能,他單純是用在計算上面,因此我沒有在
slave 上面安裝圖形介面的打算~至於 Master 則安裝了 KDE 這個咚咚喔!好了,Linux
的安裝相信大家應該都要很熟悉了,所以我就不再談安裝的詳細步驟,僅提幾個特別需要注意的地方囉:
-
Partition 方面:
因為我的硬碟實在是在蠻大的,並且在 Slave 上面也是 120 GB 的硬碟,如果不將
Slave 的硬碟使用的話,實在覺得很浪費,因此,一開始我就規劃將四部主機的硬碟全部都以
NFS 分享到內部網域當中,而為了避免跟系統的檔案放在一起,因此,我就將硬碟分割出除了必要的
partition 之外,其他的就掛載在 /disk1 這個目錄當中,四部主機的 parition
都相同,分別是:
-
/ : 10
GB
-
/var : 5 GB
-
/tmp : 3 GB
-
Swap : 3 GB ( 因為我每部
Linux 主機上面都有 1.5 GB 的記憶體 )
-
/disk1: 96 GB
-
安裝時選擇的套件:
所有的主機都需要底下的套件安裝(註:因為原本的筆記記錄的很亂,所以如果找不到相同的字眼,那就是我寫錯啦!):
-
Administrattion Tools
-
Development Tools
-
Editors
-
Engineering and Scientific
-
FTP Server
-
Kernel Development
-
Network Servers
-
Server configuration Tools
-
Sound and vedio
-
System Tools
-
Text-based Internet
-
Windows File servers
不過, Master 需要額外再增加 X Window 方面的支援,例如 KDE 與 X-Window
System 這兩個主要的套件要勾選喔!
系統安裝大致上就是這些吧,如果有疏漏的,請未來在安裝完畢之後,再以原本
Red Hat 9 的光碟來重新安裝他吧!反正 Red Hat 系統都是以 rpm 來安裝的,挺容易安裝的喔!整個安裝完畢後,還花不到幾分鐘呢!
-
防火牆
( 含 NAT 主機 ) 與網路設定
由於我們的 Cluster 主要是用在數值運算,因此,當然不需要對外開放網路服務啦!所以,最好就是以私有
IP 來進行網路的設定是比較好的!此外,最好還是要設定好防火牆的啦!我的網域參數預設是這樣的:
-
Network/netmask:192.168.10.0/255.255.255.0
-
Master:(對外)140.116.xxx.yyy;(對內)192.168.10.30,
Gateway 為對外的 Gateway 喔!並且有設定 NAT 啊!
-
Slave:192.168.10.10, 192.168.10.20, 192.168.10.40
三部,Gateway 為 192.168.10.30
網路參數的各個檔案是這樣的:
-
各個主機的主機名稱請修改:/etc/sysconfig/network
-
各個主機的網路卡設定項目請修改:/etc/sysconfig/network-scripts/ifcfg-eth0
-
各個主機的 DNS 查尋系統請修改:/etc/resolv.conf
-
各個主機的內部主機名稱查尋系統請修改:/etc/hosts,我的
/etc/hosts 如下:
127.0.0.1
localhost localhost.localdomain
192.168.10.10
node1.cluster
192.168.10.20
node2.cluster
192.168.10.30
server.cluster
192.168.10.40
node4.cluster
而我的每部主機先將所有的網路服務都給他關掉去,僅剩下 SSH 這個網路協定存在而已~所以,我利用
Red Hat 提供的 ntsysv 這個指令來選擇開機時啟動的項目有:
-
atd
-
crond
-
iptables
-
keytable
-
network
-
random
-
sshd
-
syslogd
-
xinetd
至於防火牆系統的規劃上面,由於 Master 主機 (192.168.10.30) 具有 NAT
的功能,所以必須要修改一下他的防火牆機制,因此,就有兩個不同的防火牆機制
scripts 囉!另外,由於擔心外來的入侵攻擊,因此,在這個 Cluster 的系統當中,我的
iptables 防火牆機制是使用『MAC(網路卡卡號)』來做為設定的基準,而不是使用
IP 啊!為什麼呢?因為反正我僅允許我自己同網域內的幾部電腦連進來而已,當然沒有必要針對
IP 啊!所以囉,就必須要收集四部主機的網路卡來允許他進入囉。此外,由於我可能並不在
Cluster 前面操作,因此會啟用一兩部主機的網路卡卡號,好讓他能夠進入 Cluster
呦!底下就將我的防火牆機制給他列出來一下:
-
Master:
#!/bin/bash
# This program
is for iptables' rules
# VBird 2003/05/02
#
# 0. PATH and
modules
PATH=/sbin:/bin:/usr/sbin:/usr/bin
export
PATH
modprobe
ip_tables
modprobe
iptable_nat
modprobe
ip_nat_ftp
modprobe
ip_nat_irc
modprobe
ip_conntrack
modprobe
ip_conntrack_ftp
modprobe
ip_conntrack_irc
#
# 1. clear
the rules and make the policys
iptables
-F
iptables
-X
iptables
-Z
iptables
-F -t nat
iptables
-X -t nat
iptables
-Z -t nat
iptables
-P INPUT DROP
iptables
-P OUTPUT ACCEPT
iptables
-P FORWARD ACCEPT
iptables
-t nat -P PREROUTING ACCEPT
iptables
-t nat -P POSTROUTING ACCEPT
iptables
-t nat -P OUTPUT ACCEPT
#
# 2. NAT services
echo
"1" > /proc/sys/net/ipv4/ip_forward
iptables
-t nat -A POSTROUTING -s 192.168.10.0/24 -o eth1 -j MASQUERADE
#
# 3. Trust
network and conditions
iptables
-A INPUT -m state --state ESTABLISHED,RELATED -j ACCEPT
iptables
-A INPUT -i lo -j ACCEPT
iptables
-A INPUT -m mac --mac-source XX:YY:ZZ:WW:QQ:PP
-j ACCEPT
# 上面這一行就是網路卡的卡號啦! |
-
Slave:
Slave 的防火牆機制跟 Master 幾乎一模一樣,只是因為在內部啊,所以不需要啟動
NAT 的服務即可!上面的給改一改先~
好啦!網路的設定與防火牆就到這裡為止,要記得喔,你的網路必須要已經能夠正確的啟動了!如果還是無法啟動網路,或者是防火牆機制還是有問題,那麼對外的那個網路卡的網路線還是先給他拔掉吧!比較安全一些些的啦!等到都設定妥當,尤其是防火牆,然後才來啟動他吧!
-
NFS 架設規劃
由於我這裡預計要設定 NIS ,並且每部主機的 /disk1 都要分享出去,因此,每部主機都必須要開放
NFS 的服務喔!並且,每一部主機的設定都可以相同吶!這樣比較容易來設定囉~此外,比較不一樣的地方在於
Master 這一部,由於我的 Cluster 所有的帳號都在 NIS 的管制之中,因此,我將
Master 的 /home 也分享出來,並且每部 Slave 主機都掛載 Master 的 /home 才成!
這個 NFS 在 Cluster 當中是相當重要的,為什麼呢?因為我們不是在四部主機上面工作嗎,而這四部主機會去讀取的『資料』其實都是『在本機上面可以看的到的』資料才行,這還包括底下我們會持續介紹的
mpich 這個軟體的函式庫呢!也就是說:『在 Cluster 裡面,所有的機器會使用到的資料必須都在相同的目錄當中!』所以,這就是為什麼我們要對
/home 進行分享,以及進行 NIS 的設定了!此外,因為我的 Server 這部 Master
機器分享出去的目錄中,已經含有 /disk1 這個 partition,此外,還通通將他掛載在
/cluster/server 底下,因此,可以建議:『未來在安裝所有的
Cluster 需要的套件資料時,例如 Compiler 以及 MPICH 等等,都可以安裝到 /cluster/server
這個目錄底下,以使所有的主機都能夠使用同一個 partition 來源的資料喔!』
設定程序:
1.
啟動 portmap 並且設定開機啟動:
[root @server
root]# /etc/rc.d/init.d/portmap start
[root @server
root]# chkconfig --level 35 portmap on
2. 設定 NFS
分享出去:
[root @server
root]# vi /etc/exports
/home
192.168.10.0/24(rw,async,no_root_squash)
/disk1 192.168.10.0/24(rw,async,no_root_squash)
[root @server
root]# exportfs -rv
[root @server
root]# /etc/rc.d/init.d/nfs start
[root @server
root]# chkconfig --level 35 nfs on
3. 設定預計的掛載點:
[root @server
root]# mkdir -p /cluster/node1
[root @server
root]# mkdir -p /cluster/node2
[root @server
root]# mkdir -p /cluster/node4
[root @server
root]# mkdir -p /cluster/server |
-
Slave:
1.
啟動 portmap 並且設定開機啟動:
[root @node1
root]# /etc/rc.d/init.d/portmap start
[root @node1
root]# chkconfig --level 35 portmap on
2. 設定 NFS
分享出去:
[root @node1
root]# vi /etc/exports
/disk1 192.168.10.0/24(rw,async,no_root_squash)
[root @node1
root]# exportfs -rv
[root @node1
root]# /etc/rc.d/init.d/nfs start
[root @node1
root]# chkconfig --level 35 nfs on
3. 設定預計的掛載點:
[root @node1
root]# mkdir -p /cluster/node1
[root @node1
root]# mkdir -p /cluster/node2
[root @node1
root]# mkdir -p /cluster/node4
[root @node1
root]# mkdir -p /cluster/server |
掛載程序:
-
Master:
將底下這些指令測試執行一下,如果成功後,將指令寫入 /etc/rc.d/rc.local
當中
[root
@server root]# mount -t nfs -o bg,intr server.cluster:/disk1
/cluster/server
[root @server
root]# mount -t nfs -o bg,intr node1.cluster:/disk1
/cluster/node1
[root @server
root]# mount -t nfs -o bg,intr node2.cluster:/disk1
/cluster/node2
[root @server
root]# mount -t nfs -o bg,intr node4.cluster:/disk1
/cluster/node4 |
將底下這些指令測試執行一下,如果成功後,將指令寫入 /etc/rc.d/rc.local
當中
[root
@node1 root]# mount -t nfs
server.cluster:/home /home
[root @node1
root]# mount -t nfs -o bg,intr server.cluster:/disk1
/cluster/server
[root @node1
root]# mount -t nfs -o bg,intr node1.cluster:/disk1
/cluster/node1
[root @node1
root]# mount -t nfs -o bg,intr node2.cluster:/disk1
/cluster/node2
[root @node1
root]# mount -t nfs -o bg,intr node4.cluster:/disk1
/cluster/node4 |
呵呵!這樣就設定成功了!我們每一部主機『看起來』就好像有 400 GB 的硬碟空間啊!可怕了吧!
^_^
-
NIS 架設規劃
NIS 的設定也是很簡單,不過主要還是需要分為 NIS Server 與 NIS Client
兩部份來設定的!請注意,在設定之前,就已經要將 NFS 搞定喔!這些流程都是有一定程度的相關性的呢!
-
Master:
在 Master 上面需要進行的工作很多喔!首先,一定要修改 ypserv.conf 以及其他相關的檔案的吶!
1.
啟動 time 與 time-udp 這兩個預先要啟動的 daemon
[root @server
root]# chkconfig --level 35 time on
[root @server
root]# chkconfig --level 35 time-upd on
[root @server
root]# /etc/rc.d/init.d/xinetd restart
2. 建立 NIS
的領域名稱 (我這裡是設定為 cluster ):
[root @server
root]# nisdomainname cluster
[root @server
root]# echo "/bin/nisdomainname cluster" >>
/etc/rc.d/rc.local
[root @server
root]# echo "NISDOMAIN=cluster" >> vi /etc/sysconfig/network
3. 建立 NIS
設定檔:
[root @server
root]# vi /etc/ypserv.conf
(在這個檔案內增加三行即可)
127.0.0.0/255.255.255.0
: * : * : none
192.168.10.0/255.255.255.0:
* : * : none
*
: * : * : deny
[root @server
root]# touch /etc/netgroup
4. 啟動 NIS:
[root @server
root]# /etc/rc.d/init.d/ypserv
start
[root @server
root]# /etc/rc.d/init.d/yppasswdd start
[root @server
root]# chkconfig --level 35 ypserv on
[root @server
root]# chkconfig --level 35 yppasswdd on
5. 製作資料庫:(每次有更動使用者資訊時,就必須要進行這個步驟!)
[root @server
root]# /usr/lib/yp/ypinit -m
[root @server
root]# chkconfig --level 35 ypserv on
[root @server
root]# chkconfig --level 35 yppasswdd on |
-
Slave:
至於 NIS Client 則是需要設定 yp.conf 這個檔案呢!
1.
建立 NIS 的領域名稱 (我這裡是設定為 cluster ):
[root @node1
root]# nisdomainname cluster
[root @node1
root]# echo "/bin/nisdomainname cluster" >>
/etc/rc.d/rc.local
[root @node1
root]# echo "NISDOMAIN=cluster" >> vi /etc/sysconfig/network
2. 建立 NIS
查尋的主機名稱:
[root @node1
root]# vi /etc/yp.conf
domain cluster
ypserver server.cluster
3. 修改密碼驗證方式:
[root @node1
root]# vi /etc/passwd
(在這個檔案的最底下新增如下一行)
+::::::
[root @node1
root]# vi /etc/nsswitch.conf
passwd:
files nis nisplus
shadow:
files nis nisplus
group:
files nis nisplus
hosts:
files nis dns
4. 啟動 NIS:
[root @server
root]# /etc/rc.d/init.d/ypbind
start
[root @server
root]# chkconfig --level 35 ypbind on |
呵呵!不囉唆!馬上就設定妥當啦!
-
RSH 設定
這個 RSH 已經提過了,主要的功能是提供 Master 可以使用 R 指令(如 rsh,
rlogin, rcp 等等)來進行 slave 端主機的操控的!所以啦, RSH daemon 主要是在
slave 機器上面架設的喔!與 Master 就無關啦!Master 只要能夠執行 R command
即可!雖然是如此,不過,在我的測試當中,最好 Master 也啟動 RSH 比較好一些些囉!在底下的設定當中,我們假設
Server 上面的所有使用者都可以使用 R command 呢!設定的方法很簡單啊!
-
Slave & Master:
底下的設定在 Master 與 Slave 上面都需要動作喔!設定一樣即可!
1.
啟動 RSH 囉!
[root @node1
root]# chkconfig --level 35 rsh on
[root @node1
root]# /etc/rc.d/init.d/xinetd restart
2. 編輯可使用
R command 的主機設定檔:
[root @node1
root]# vi /etc/hosts.equiv
server.cluster
+ |
特別注意,由於 RSH 預設就是不支援 root 使用 R command ,所以您必須要到
master 上面去,並以一般身份使用者進行 R command 的測試才行喔!不要直接以
root 工作,會無法成功的啦!(顯示 permission deny 的啦!)
-
Master:
由於 RSH Server 上面的設定中,您的 User 家目錄必須要存在一個名為 .rhosts
的檔案,原本我的 Server 上面就有一個名為 test 的使用者,而並且為了讓我未來新建立的使用者都能夠使用
R command ,所以我在 Master 這部機器上面做了這樣的動作喔:
[root
@server root]# vi /home/test/.rhosts
server.cluster
[root @server
root]# vi /etc/skel/.rhosts
server.cluster
[root @server
root]# chmod 644 /etc/skel/.rhosts |
這樣就妥當的設定好了 RSH 囉!
-
安裝 Fortran
90 的編譯程式 PGI pgf90 ( PS. server version )
我由 PGI 的官方網站下載了最新的 PGI Server 套件,請特別留意的是,由於
PGI 有兩種模式,一種是工作站(Workstation)一種則是伺服器(Server)模式,其中,工作站僅能提供單一主機來操作,無法進行
Cluster 的功能的!因此,請務必要下載 Server 的版本,並且是支援
Linux 版本的喔!不要搞混了! PGI Fortran Server version 的下載網址在這個地方:http://www.pgroup.com/downloads.htm,請自行下載吧!比較需要留意的是,從上面這個網站下載的版本僅是分享軟體的版本,您安裝之後可以具有
15 天的免費使用期限,超過期限之後,又需要重新安裝一次,很是麻煩的啦!如果您的
Cluster 是用來進行學術研究的,那麼在測試完成之後,可能需要去他的網站註冊,這個註冊的費用差異可就很大了~因為未來我的
Cluster 需要一直不斷的運作,因此是需要去註冊的啦!並且,我只會用到 Fortran
這個編譯器,因此,我就直接使用 PGIHPF 這個版本來測試安裝而已,而不是使用全部
( 含 PGI Fortran 與 C ) 的版本喔!因為註冊的價差差了兩~三萬台幣啊!安裝
Fortran 真是很簡單的啦!假設您將 linux86-HPF.tar.gz 放置在 /root/software
底下,則:(註:以下的動作僅只要在 Master 上面進行即可喔!)
1.
建立 pgi fortran 在 /cluster/server/program/pgi 底下:
[root @server
root]# cd /usr/local/src
[root @server
src]# mkdir pgi-fortran; cd pgi-fortran
[root @server
pgi-fortran]# tar -zxvf /root/software/linux86-HPF.tar.gz
[root @server
pgi-fortran]# ./install
接下來會有一些問題,請依序回答您的問題喔!
至於授權嘛!請建立吧!
最重要的地方,是在第三個問題,他會問你要安裝的目錄,請選擇
/cluster/server/program/pgi
2. 修改個人參數:由於
RSH 不以 root 工作,所以我以使用者 test 來測試:
[root @serer
root]# vi /home/test/.bashrc
# 加入這幾行關於
PGI 的咚咚:
PGI=/cluster/server/program/pgi
export PGI
PATH=$PGI/linux86/bin:$PATH
3. 設定查尋路徑:
[root @server
root]# vi /etc/man.config
# 加入這一行:
MANPATH /cluster/server/program/pgi/man |
這樣就好了嗎?!沒錯!確實是這樣就完成了!很是簡單吧! ^_^要注意的是:
-
記得 pgf90 必須要讓所有的 node 都能夠讀的到,所以一定要安裝在 Server 的分享出去的目錄當中,我這裡的例子就是安裝在
/cluster/server/program/gpi 這個目錄當中囉!
-
執行檔要能夠執行,當然是必須要讓目錄在 PATH 這個變數底下,而我的 pgf90
是在 /cluster/server/program/pgi/linux86/bin 底下,所以,您的 PATH 必須要含有這個目錄才行!
大概就是如此囉!
-
安裝 MPICH
前面我們提過了,安裝 MPICH 是平行運算裡面最重要的一項工作了!因為我們就是靠他來幫我們達成運作的啊!那麼怎麼來安裝呢?又是簡單得不得了啊!首先,請先下載
mpich 吧!下載的網址在底下,我是以 mpich 1.2.5-1a 來測試的喔!
假設您將 mpich 下載在 /root/software 裡面,並且預計要安裝到 /cluster/server/program/mpich
當中,而且僅安裝 Fortran 而已的話,可以這樣做:
1.
建立 mpich 在 /cluster/server/program/mpich 底下:
[root @server
root]# cd /usr/local/src
[root @server
src]# tar -zxvf /root/software/mpich.tar.gz
[root @server
src]# cd mpich-1.2.5
[root @server
mpich-1.2.5]# ./configure --enable-debug \
>
-fc=pgf77 -f90=pgf90 \
>
--prefix=/cluster/server/program/mpich
[root @server
mpich-1.2.5]# make && make install
2. 建立可以利用的主機狀態:
[root @server
mpich-1.2.5]# cd /cluster/server/program/mpich/share
[root @server
share]# vi machines.LINUX
node1.cluster:2
node2.cluster:2
node4.cluster:2
server.cluster:2
# 這個檔案當中,格式為
<主機名稱>:<主機的 CPU 個數>
3. 建立需要的變數:(又是以
test 為準喔!)
[root @server
root]# vi /home/test/.bashrc
# 加入這一些資料:
PATH=$PATH:/cluster/server/program/mpich/bin
export PATH
MPI_HOME=/cluster/server/program/mpich
MPI_ARCH=$MPI_HOME/bin/tarch
export MPI_ARCH
MPI_HOME
[root @server
root]# vi /etc/man.config
# 加入這一行:
MANPATH /cluster/server/program/mpich/man |
呵呵!這樣就已經完成了 MPICH 的安裝與設定了!就跟你說很簡單吧!但是呢,要測試可就得需要特別留意了,因為
root 預設是不許使用 RSH 的,所以測試一定要使用一般身份的使用者,這裡我以
test 這個人做為測試的使用者喔!所以,請以 test 的身份登入主機,並且,這個
test 必須要在所有的主機上面都可以被查詢的到才行(請參考 NIS 的設定喔!)。
[test
@server test]$ cp -r /cluster/server/program/mpich/examples/
.
[test @server
test]$ cd examples
[test @server
examples]$ make pi3f90
[test @server
examples]$ mpirun -np 8 pi3f90
# 上面那個
-np 後面接的就是使用 CPU 的個數啦!因為我有 8 個 node ,
# 所以當然就以最大的
CPU 個數來測試看看,如果要看到底 CPU 有沒有啟動的話,
# 可以先登入各個
slave 的主機,然後執行『 top -d 1 』來觀察 CPU 的使用率,
# 再執行上面這個程式,就能夠知道
CPU 有沒有運作了! ^_^ |
呵呵!沒想到 PGI 的試用版本就能夠提供多顆 CPU 的 Cluster 運作,真是給他很高興!這樣既然可以測試成功了,自然就可以去向
PGI 的官方網站註冊了!註冊費用不低,但是挺值得的啊!
其他主機相關設定:
重點回顧
-
Cluster 可以是平行計算的一種,主要除了雙 CPU 系統外,也可以用在多主機架構下的一種增快數值計算的方式;
-
平行計算的 Cluster 主要是藉由主從的架構去運行的,其主要的設定都在
Master 上面設定的, Slave 主要是計算功能而已,
-
Cluster 上面相當重要的地方在於 NFS 的設定,因為 Master/Slaves
都需要讀取同樣的資料,所以 NFS 分享的檔案資料就極其重要了;
-
除了 NFS 之外,還需要 MPI 這個平行計算的函式庫之安裝,有了
MPI ,Cluster 才能真的運作起來;
-
在 Cluster 當中,所有的主機之指令的溝通主要亦經過
RSH 的運作;
參考資源
簡易
Cluster 架設
2003/05/12:第一次完成日期!
2003/05/20:加入了
X
Server/Client 的架構!
|
|
